OUVRAGES HYDRAULIQUES DRAINATEX + SOMTUBE FTF

DRAINATEX + SOMTUBE FTF - Drainage de digues

Marquage CE

Utilisation

L’utilisation d’un géosynthétiques de drainage lors de la création de digues prolonge la durée de vie des ouvrages et réduit sensiblement le risque de défaillances. La solution SOMTUBE® FTF + DRAINATEX® est préconisée lors de la construction de digue classique et à vocation de retenue d'eau (champs d'inondation contrôlés). Elle permet de retenir l’eau située d’un côté de la digue et protéger les terrains avoisinants contre les inondations.

Le DRAINATEX® posé verticalement à l’intérieur de la digue permet de drainer les eaux de fuites dans le corps de digue pour éviter de la déstabiliser.

Le SOMTUBE® FTF posé en base de la digue permet de récupérer les eaux d’infiltration sous celle-ci dans un drain collecteur, limitant ainsi les sous-pression de la partie aval.

Ces deux solutions remplacent les épaisseurs de matériaux granulaires drainants mis en place habituellement.

Avantages

  • La retenue d’eau et la protection contre les inondations
  • La réduction du risque de défaillance de la digue
  • Économie de matériaux
  • Réduction de l'empreinte carbone car l'apport de matériaux granulaires sur site est évité
  • Une solution économique car le coût de transport est sensiblement réduit
  • La facilité d’installation

Fonctionnalités

Drainage Drainage
Filtration Filtration
Protection mécanique Protection mécanique

Caractéristiques

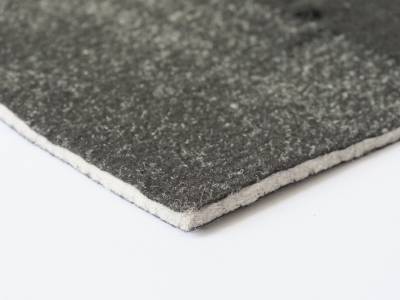

Drainatex :

  • Géotextile en polypropylène
  • Largeur du rouleau : 4 m
  • Longueur du rouleau : 75 m

Somtube FTF :

  • Géocomposite en polypropylène
  • Largeur d’un rouleau : 3,90 m
  • Longueur d'un rouleau : 50 m
  • 3 diamètres de mini-drains perforés : 16 mm, 20 mm et 25 mm
  • 4 espacements possibles entre les mini-drains : 200 cm, 100 cm, 50 cm et 25 cm


Chantiers réalisés avec DRAINATEX + SOMTUBE FTF

Drainage sous et en corps de digue

Drainage sous et en corps de digue

[Ouvrages hydrauliques]

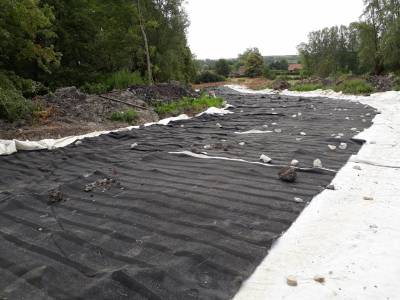

Aménagement d'ouvrages de champs d'inondation contrôlée - Renty (62)
7 800 m2 (sous digue)
Suite à la fréquence des crues, des champs d'expansion visant à recevoir les eaux en crues ont été aménagés. Du SOMTUBE® FTF et du DRAINATEX® ont été utilisés pour garantir la pérennité des digues et le drainage des eaux.
